Instalación de las vigas de madera

por BricoBlog
Instalacion de las vigas de madera - destacada

Instalación de las vigas de madera - miniaturaInstalación de las vigas de madera. Capítulo 9º

En este nuevo artículo, veremos cómo instalar las vigas de madera que sustentarán el peso del falso techo.

Hay que tener en cuenta que el falso techo que instalaremos no es simplemente de escayola, sino que incorpora materiales aislantes acústicos por lo que, tanto las viguetas como su anclaje deben tener la debida resistencia.

Instalación de las vigas de madera - foto 1

Éste es el capítulo 9º de la serie dedicada a la insonorización de un local que usaremos como taller de bricolaje.

Nota

¿Aún no te has suscrito a nuestro canal de YouTube? ¿A qué esperas?

¡¡ Haz clic en el siguiente botón !!

Y no olvides hacer clic también sobre la campanita, sólo así recibirás un aviso cuando publiquemos un nuevo vídeo.

Botón de Suscripción al Canal

Después de un pequeño parón en los trabajos de rehabilitación de nuestro taller de bricolaje, continuaremos con la última tarea previa a la insonorización propiamente dicha.

En artículos anteriores hemos visto cómo diseñar nuestro proyecto, a fabricar las placas de anclaje, a instalarlas en las vigas de hormigón, a copiar el ángulo y ahora veremos cómo instalar las viguetas de madera, a las que irá anclado el falso techo que incorpora el aislamiento acústico.

Capítulos anteriores

Si te has perdido alguno o todos los capítulos previos a éste, no te preocupes. A continuación incluyo los enlaces.

INDICE

1º CapítuloIntroducción y programación del trabajo.

2º CapítuloReplanteo, plano y medición de la actual insonorización.

3º CapítuloMedición, marcado y perforado de las vigas.

4º CapítuloTaladrado y mecanizado de las piezas metálicas.

5º CapítuloSoldadura y protección de las placas de anclaje.

6º CapítuloColocación de las placas en lateral izquierdo.

7º CapítuloMedición del ángulo de las placas enfrentadas, soldadura y protección de éstas.

8º CapítuloColocación placas en ángulo.

Vídeo Tutorial para la instalación de las vigas

En poco más de cinco minutos, te mostramos cómo llevar a cabo la instalación de las vigas de madera.

Procedimiento completo

La instalación de las vigas de madera no tiene ninguna complicación. La única dificultad, que no es poca, es llevarlo a cabo por una sola persona. Por lo demás, es de lo más simple.

Materiales y herramientas

En primer lugar debemos preparar todo el material y las herramientas que necesitaremos para la realización de estos trabajos.

cabecera materiales cabecera herramientas
  • Tablones de madera maciza de pino con sección de 15cm X 5cm.
  • Pletinas de acero de 40cm X 12cm y con 8 mm de espesor.
  • Varillas roscadas de 8 mm de diámetro.
  • Tacos basculantes.
  • Tornillos, tuercas y arandelas de ala ancha de 10 mm de diámetro.
  • Tratamiento para galvanizado en frío.





  • Broca para metales de 10 mm de diámetro.
  • Llave inglesa o fija.
  • Broca para madera de 10 mm de diámetro y con largo especial.
  • Llave de carraca.
  • Broca para mampostería de 22 mm de diámetro.
  • Taladro percutor.
  • Ingletadora o caladora.
  • Amoladora o mini amoladora.
  • Flexómetro (metro).
  • Nivel de burbuja.
  • Sargentas.
  • Andamio.

De forma adicional a esta información, también te dejaré enlaces a las herramientas para que puedas ver, en el Marketplace de Amazon, su valor y, si lo deseas, también las puedas comprar.

tacos basculantesTacos basculantes galvanizado en fríoTratamiento de galvanizado en frío
pintypluserPintyPluser broca para mamposteriaBroca para mampostería
broca para metalesBrocas para metales broca para madera largo especialBroca para madera largo especial
llave inglesaLlaves inglesas llave de carracaLlave de carraca
taladro atornillador 18VTaladro atornillador 18V sierra de calar 18VSierra de calar 18V
amoladora angular 18VAmoladora angular 18V cargador + bateria 18VBatería + Cargador
ingletadoraIngletadora flexómetro digitalFlexómetro
nivel de burbujaNivel de burbuja sargentaSargentas
andamioAndamio de aluminio

Presentado la viga

Bien, una vez preparado todo lo necesario, nos ponemos manos a la obra. Lo primero es subir las vigas de madera, una a una, al andamio.

IMPORTANTE

Extrema la precauciones. Ten en cuenta que estás a una altura considerable. En mi caso, el forjado está a 4 metros del suelo.

Instalación de las vigas de madera - foto 2

Para situar la viga de madera en la posición correcta, aprovecharemos los alambres del anterior falso techo de escayola, para coger provisionalmente la vigueta.

Instalación de las vigas de madera - foto 3

A continuación, la presentamos fijándola por ambos lados a las placas de anclaje con sargentas. Y vamos rectificando la altura de cada lado, hasta dejarla completamente nivelada y a la altura proyectada.

Fijando la viga

Una vez en la posición definitiva, perforamos la madera a través de los taladros que habíamos hecho, en capítulos anteriores, a las placas de anclaje.

Instalación de las vigas de madera - foto 4

Y la fijamos con tres tornillos pasantes de acero de 10 mm de diámetro, apretándolos bien.

Reforzando la viga

Aunque estas vigas tienen una gran resistencia y son capaces de soportar pesos importantes, vamos a reforzarlas.

Cada 1,20 m o 1,40 m aproximadamente, las anclaremos al forjado mediante tacos basculantes como el que aparece en la foto.

Instalación de las vigas de madera - foto 5

El perno de estos tacos, que no dan el largo que necesitamos, los tendremos que sustituir por varillas roscadas cortadas a medida. Para esta tarea utilizaremos nuestra amoladora angular de 18 V sin cable de Ryobi.

Instalación de las vigas de madera - foto 6

El anclaje consiste en atravesar la viga de madera con la varilla.

Introducir el taco basculante en el forjado que, previamente, hemos taladrado.

Instalación de las vigas de madera - foto 7

Vascular el taco, quedando horizontal. Y “amarramos” toda la fijación con tres tuercas.

Instalación de las vigas de madera - foto 8

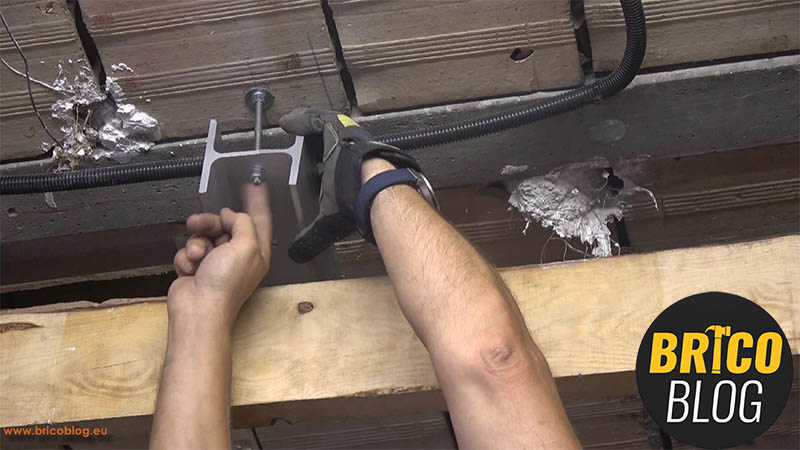

En caso de que alguna de las vigas de madera, coincida con una vigueta de hormigón, interpondremos entre ambas un perfil en H de acero, el cual irá anclado al forjado con dos tacos basculantes, uno a cada lado de la vigueta de hormigón.

Instalación de las vigas de madera - foto 9

Alargando las vigas de madera

Las vigas de madera que estamos manejando, tienen una longitud de 3 metros. Sin embargo, hay zonas del local en las que la “luz” es superior.

Por tanto, cuando se nos presente este “problema”, lo resolveremos del siguiente modo.

Uniremos dos vigas de madera, cortadas a medida, mediante una conexión potente.

Instalación de las vigas de madera - foto 10

Para lo que utilizaremos dos pletinas de acero, uno por cada lado, con espesor de 8mm.

Instalación de las vigas de madera - foto 11

Estas pletinas las tenemos que taladrar y galvanizar, para garantizar que no se van a degradar con el tiempo.

Instalación de las vigas de madera - foto 12

Para el galvanizado, utilizaremos Galvazinc de la línea de productos Tech de Novasol Spray. Este producto, al ser en spray, proporciona de forma cómoda, rápida y limpia un tratamiento de galvanizado en frío.

Instalación de las vigas de madera - foto 13

Una vez preparadas las pletinas y cortadas las vigas de madera, las uniremos firmemente con tornillos pasantes, conformando un único elemento.

Instalación de las vigas de madera - foto 14

Bien, ya tenemos instaladas todas las vigas de madera.

Instalación de las vigas de madera - foto 15

En el próximo capítulo trabajaremos ya con los materiales insonorizantes. Pero, para ello, antes tengo que retirar todo el friso de madera de las paredes, y prepararlas.

Nos vemos pronto!!

.
