Sustituir mecanismo de cisterna de wc

por BricoBlog

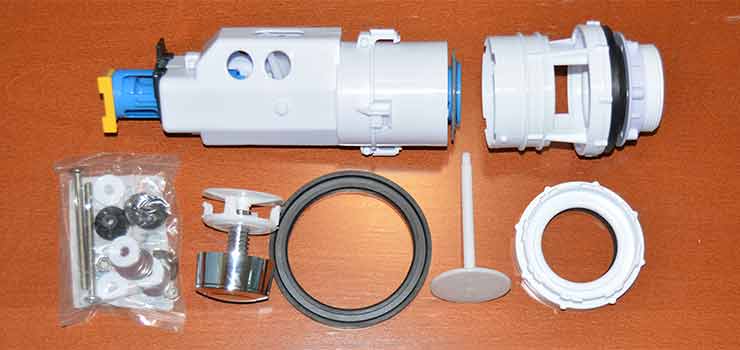

Sustitucion de un mecanismo de cisterna de wc - destacada

Sustituir mecanismo de cisterna de wc

Hay reparaciones del hogar en las que, por inercia, recurrimos a los profesionales. Sin embargo, en muchos de los casos por su extremada simplicidad, podemos resolverlas nosotros mismos sin ninguna complicación. Concretamente, en esta ocasión me refiero, al cambio del mecanismo de cisterna de wc. Con la ayuda de los millones de tutoriales que muchos youtubers tenemos publicados en la red, la tarea es aún más fácil si cabe.

En este artículo te mostramos cómo sustituir el mecanismo de una cisterna, por otro que incorpore tecnología SAR.

¿Qué es la tecnología SAR?

SAR son las siglas de Sistema Automático de Regulación. Por tanto, se trata de un sistema, que facilita enormemente la instalación del mecanismo. Va dirigido no sólo al aficionado, sino principalmente al profesional. La enorme simplicidad a la hora del montaje, se traduce en rapidez y ahorro de tiempo y, por tanto, de costes.

En BricoBlog hemos podido comprobar cómo un aficionado de nivel medio, sin tener conocimientos de fontanería, tarda entre uno y dos minutos en montar este mecanismo.

Por otro, al margen de la sencillez y rapidez del montaje, también tiene la ventaja de su universalidad. Con esto nos referimos a que este mecanismo es compatible con la gran mayoría de los sistemas actuales.

Este mecanismo está diseñado para que sea compatible con la gran mayoría de las bases y las campanas que existen en la actualidad, sean de la marca que sean.

En el esquema que incluimos a continuación, se puede observar todas las posibles adaptaciones que es capaz de contemplar. Cubriendo prácticamente por completo cualquier escenario con el que podamos encontrarnos.

1 adaptadores mecanismo de cisterna wc

Posibles escenarios con los que podemos encontrarnos en los que la instalación de este mecanismo se completa sin ningún inconveniente.

Por tanto, en este tutorial veremos  en qué consiste este innovador sistema, patentando por TecnoAgua,las ventajas que aporta sobre el tradicional, y la simplicidad de su montaje.

Pero antes de entrar en materia, vamos a desempaquetarlo de su caja para ver qué piezas son las que trae, y en qué consiste.

Componentes de este mecanismo de cisterna de wc

El mecanismo de cisterna de wc universal consta de las siguientes partes:

  • El pulsador. Más adelante veremos las distintas partes que lo componen.
  • El platillo de regulación. Que es una varilla roscada de plástico con una base, que establece la conexión entre el pulsador y el cuerpo de la cisterna.
  • El cuerpo de la cisterna.
  • Una junta de goma y una serie de adaptadores.
  • Y, por último, componentes varios. Como son tornillos, palometas, arandelas plásticas y metálicas, y dos pequeños cono de goma que aseguran la estanqueidad de la unión entre el tanque y la taza del wc.

En caso de ser compatible con el mecanismo que tuviésemos montado previamente, la mitad de las piezas nos sobrarán. No te asustes, es correcto. Pero, si no fuese así, y tuviésemos que montar el mecanismo completo, en este kit tenemos todo lo necesario para ello.

Bien, en este punto nos pararemos para ver con mayor detalle tanto el cuerpo, como los adaptadores.

Aunque, a medida que me vayas leyendo, te parezca que el sistema es muy complejo, nada más lejos de la realidad.

Cuando veas cómo se monta, en el vídeo tutorial que incluimos un poco más abajo, comprobarás lo sumamente sencillo que es.

2 infografia partes mecanismo cisterna wc

Infografía del despiece del mecanismo de cisterna de wc universal de TecnoAgua.

Principales partes del cuerpo de la cisterna

Dicho esto, nos centraremos en el cuerpo, que es el mecanismo propiamente dicho. En concreto, éste es de pulsador simple con interrupción de descarga, y consta de las siguientes partes. Empezaremos de arriba hacia abajo:

  • Tenemos el pasador amarillo que lo que hace es, permitir el ajuste del platillo de regulación cuando está introducido del todo. O lo deja fijo, si está en la posición de bloqueo, que es hacia fuera.
  • Para poder realizar la operación de regulación, el cuello de color azul tiene que estar fijo. Ésta, precisamente, es la misión de la uña de color negro.
  • Aquí tenemos marcado el nivel de rebosadero.
  • Y, por último, trae montado un adaptador, y una campana adaptadora. Los cuales podrán hacernos falta, o no, dependiendo del mecanismo que tengamos montado previamente.

Montaje del mecanismo de cisterna de wc

Después de todo lo explicado, que era necesario para entender cómo funciona este sistema, procederemos a montarla.

1º Paso – Acciones previas

Lo primero que tenemos que hacer, como en todos los trabajos de fontanería, es cortar el agua. Por tanto, cerramos la llave de paso.

Vaciamos la cisterna, y quitamos la tapa, para lo que tenemos de que desmontar el pulsador.

3 desmontaje pulsador mecanismo de cisterna wc

Desmontando el pulsador del mecanismo anterior.

2º Paso – Sustitución del mecanismo

Ahora que tenemos acceso al mecanismo, lo quitamos, y lo comparamos detenidamente con el nuevo, a fin de ver si necesitamos utilizar alguno de los adaptadores y cuál de ellos.

En este caso, parece que podremos montarlo directamente sobre la campana anterior, sin tener que utilizar ninguno de los adaptadores.

4 comparacion mecanismo de cisterna wc

Comparando la similitud del anclaje de ambos mecanismos.

Por tanto, hemos eliminado la campana que trae y, al probar a instalarlo, hemos comprobado que es 100% compatible.

La instalación es bien simple. Se sitúa en su ubicación, y se gira hacia la izquierda sólo un poco, hasta oír un «clic».

5 montaje mecanismo mecanismo de cisterna wc

Anclando el nuevo mecanismo de cisterna de wc.

3º Paso – Regulando la nueva instalación de descarga

Ahora volvemos a abrir la llave de paso, a fin de que se llene el tanque.

Hay que tener en cuenta que el nivel del agua no puede superar el rebosadero. Ya que, si ocurriese esto, la cisterna estará continuamente desaguando, y por tanto seguirá entrando agua, con el consiguiente gasto.

Esto es precisamente lo que nos ha ocurrido durante las pruebas realizadas. El agua no dejaba de salir.

6 regulacion boya mecanismo de cisterna wc

Regulación de la boya de llenado.

Para solucionar esto, procedimos a regular la boya.

¿Cómo? Tan simple como girar la varilla roscada. Girándola hacia la izquierda, disminuimos el nivel del agua. Cuando más vueltas hacia la izquierda le demos, más bajo quedará el nivel del agua. Por tanto, lo regulamos de esta forma tan simple, dejando el nivel por debajo del rebosadero.

4º Paso – Montaje del nuevo pulsador

Bien, ahora procedemos a montar el nuevo pulsador.

En primer lugar, desmontamos el platillo y la rosca adaptadora.

Situamos el pulsador en su sitio, por la parte superior de la tapa, y lo fijamos con la rosca.

Una vez fijado, volvemos a poner el platillo.

7 montaje nuevo pulsador mecanismo de cisterna wc

Montando el pulsador nuevo.

5º Paso – Conexión del pulsador con el mecanismo

Para realizar la conexión, tenemos que asegurarnos que el pasador amarillo esté completamente sacado, es decir, en posición «abierto».

Metemos, empujando sólo un poco hacia abajo, la varilla del platillo de regulación.

Hecho esto, ponemos la tapa del tanque encima, y la vamos dejando caer despacio, hasta que llegue a su posición definitiva.

Sólo con esto, se consigue la conexión entre el pulsador y el mecanismo.

Volvemos a levantar la tapa y, para fijar el platillo de regulación, tenemos que insertar por completo el pasador amarillo, es decir, poniendo en la posición de bloqueo.

Y, por último, retiramos la pestaña de color negro.

8 insertando el platillo de regulacion mecanismo de cisterna wc

Insertando el platillo de regulación.

9 fijacion platillo de regulacion mecanismo de cisterna wc

Bloqueando el platillo de regulación, mediante el bloqueo con el pasador.

10 liberacion cuello de descarga mecanismo de cisterna wc

Liberación del cuello de accionamiento (de color azul), mediante la extracción de la pestaña.

Volvemos a colocar la tapa, y probamos que funcione correctamente.

Instalación terminada. Como hemos dicho anteriormente, no más de dos minutos.

6º Paso – Tuneando el pulsador (opcional)

Este último paso es opcional, básicamente porque no influye en la funcionalidad del mecanismo, sino que se trata de un aspecto puramente estético.

En lugar de dejar el pulsador tan prominente, hemos preferido dejarlo mucho más discreto. Para conseguir esto, hemos tenido que desmontar de nuevo el pulsador.

Hemos dejado sólo la parte superior, quitándole el aro decorativo inferior. Y hemos vuelto a montarlo.

11 nuevo montaje del pulsador para reducir tamaño mecanismo de cisterna wc

Desmontaje, modificación, y nuevo montaje del pulsador.

Lo que hemos hecho con la pieza que hemos quitado es bajar el pulsador. Por tanto, la posición del platillo de regulación ya no es correcta, por lo que tenemos que llevar a cabo una nueva regulación de la misma forma que antes:

Sacamos el pasador, ponemos la pestaña, ponemos la tapa. Levantamos nuevamente la tapa, metemos el pasador y eliminamos la pestaña. Así de fácil.

12 comparacion alternativas pulsador mecanismo de cisterna wc

Comparación de las dos formas de instalar el pulsador.

Como has podido ver, la instalación no tiene ninguna complicación.

Vídeo de cómo instalar un mecanismo de cisterna de wc

Aunque siempre tratamos de ser todo lo explícitos posible, en muchas ocasiones es complicado explicarse claramente mediante la escritura. Por eso, hemos incluido a continuación del vídeo tutorial de todo el proceso.

No obstante, en caso de necesitar cualquier aclaración, puedes dejarnos tus dudas en los comentarios, y te responderemos tan pronto nos sea posible.

Esperamos que te haya gustado este artículo sobre cómo sustituir un mecanismo de cisterna de wc, y haya sido de tu interés.

Si no quieres perderte ninguno de nuestros artículos, suscríbete al blog y recibirás un aviso por email con cada publicación que realicemos.

.
